5.2.11 Poser les câbles
1. Cliquer sur Insérer brin/câble,
Figure 126 : barre d’outils Insérer brin/câble
Figure 127 : icône Insérer un câble

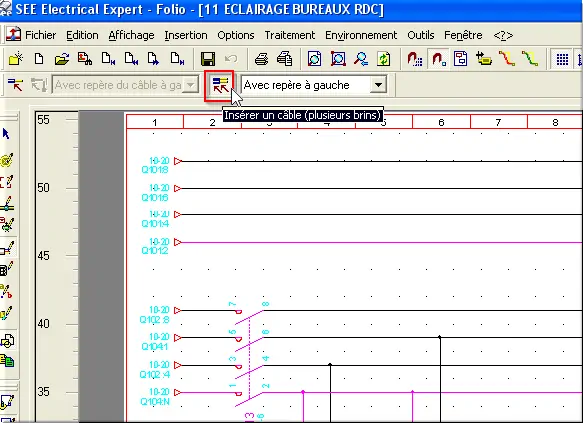

2. Cliquer sur Insérer un câble (plusieurs brins) ,
3. Choisir le bon type de câble,
4. Cliquer sur le folio de chaque côté des fils à relier,
Figure 128 : barre d'outils Insérer un câble
6. Une fois le câble en place, double cliquer sur celui-ci afin de définir de quel genre de câble il s'agit dans Matériel et son nom dans Etiquette,
Figure 129 : boîte de dialogue Câble - Repère
Pour le nommage des câbles suivre la méthode suivante :
- Câble Ethernet :
- Sur switch : W_’aboutissant’
- Autres : ‘tenant’_’aboutissant’
- Alimentation
- Alim_’nom coffret’
- Ondulée : ond_’nom coffret’
7. Une fois le câble définit, cliquer sur Brins pour modifier l'ordre des brins
Figure 130 : bouton Brins
A savoir : pas de RO2V dans les gaines
8. A l'aide d'un « glisser déposer » placer les brins dans un ordre décidé.
Figure 131 : trier les brins par glisser-déposer
Figure 132 : représentation des câbles sur un plan
/ ! \ En cas de surcharge dans le plan, on cachera manuellement au cas par cas la référence du câble / ! \
